LABORATORIO DE MONITORES TRC

experiencia

1.se comienza a desarmar nuestro trc y quitar su carcasa respetiva.

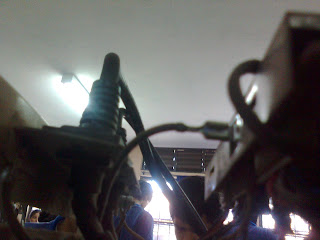

2.proceemos a descargar nos electro estaticamente y para ello se utiliza un destornillador y un caiman  para hacer polo a tierra y asi poder descarga totalmente la fuente de poder,la ventosa que aumenta el voltaje y nos proyecta las imagenes del adaptador de video en forma de electrones.

3.esta costituido por el catodo donde la energia es negativa (los eletrones) y el anodo que es la salida es positivay un cañon de electrones que hace que los eletrones reboten contra la placa refratante y chocan con la patalla luminiscente en forma vertical y horizal.

3.1el catodo acelera los electrones y el anodo hace que choquen.

4.tiene tambien una parte logica y mecanica.

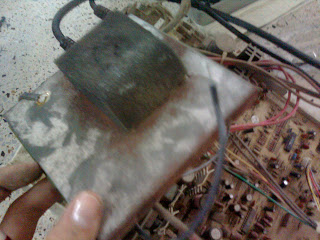

la logica se compone de circuitos integrados y encapsulados,memorias eprom y un procesador,un trasformador,diodos ceramicos,un fusible,etc.

funcionamiento mecanico:

Los electrones son emitidos por un cátodo de caldeo indirecto situado en el cañón de electrones. Una serie de rejillas de potencial positivo con respecto al cátodo aceleran los electrones a medida que éstos pasan a través de ellas. A continuación, los electrones atraviesan una serie de ánodos en forma de rosquilla que dirigen la corriente de electrones para que golpeen sobre la pantalla luminiscente como finas punzadas. Entre el cañón de electrones y la pantalla existen dos conjuntos de placas deflectoras eléctricas, o bien dos conjuntos de bobinas deflectoras magnéticas. Las placas deflectoras eléctricas se utilizan en los tubos catódicos pequeños, mientras que las bobinas deflectoras magnéticas se emplean en los tubos catódicos grandes, ya que en éstos se requiere una deflexión amplia, por ejemplo en los tubos de televisión.

En los tubos catódicos que contienen placas deflectoras eléctricas, un par horizontal de placas controla el movimiento del haz de electrones hacia arriba y hacia abajo, mientras que un par vertical controla el movimiento del haz de izquierda a derecha. En cada par de placas, una de ellas tiene una carga de electricidad negativa y la otra una carga positiva. Si las cargas son de idéntico valor, el haz golpeará el centro de la pantalla luminiscente. Si las cargas no son iguales, el haz de electrones será desviado. El grado de deflexión dependerá de la tensión aplicada a las placas. A medida que varíe la señal aplicada a las placas horizontales, variará la mancha de luz sobre la superficie del tubo, que se moverá hacia arriba o hacia abajo, según los cambios de tensión. Si varía la tensión de las placas verticales, el haz de electrones se moverá horizontalmente en la superficie del tubo.

Las bobinas deflectoras magnéticas funcionan de manera similar, con la diferencia de que el haz de electrones es desviado por las variaciones en la potencia de los campos magnéticos que atraviesa.

LABORATORIO DE IMPRESORAS

http://es.scribd.com/doc/51667634

LABORATORIO DISCO DURO

En el laboratorio tenemos como objetivo desarmar un disco duro y reconocer cada una de sus partes y su funcion.

En la imgen anterior observamos un disco duro con las siguientes características :

-16 pistas

-63 sectores

-16383 cilindros

Con este disco duro con  continuamos con el laboratorio.

Al des taparlo podemos observar algunas de sus partes como lo son: el plato , el brezo actuador, los imanes, el motor de giro.

Por la parte posterior podemos observar su placa logica en donde esta situado su tipo de conector que en esta caso es IDE.

al terminar de desarmar el disco duro observamos todas sus partes las cuales son:

• Platos en donde se graban los datos.
• Cabezal de lectura/escritura.
• Motor que hace girar los platos.
• Electroimán que mueve el cabezal.
• Circuito electrónico de control, que incluye: interfaz con la computadora, memoria caché.
• Caja, que ha de proteger de la suciedad, motivo por el cual suele traer algún filtro de aire.

Como vemos en la imagen observamos cada parte del disco duro para determinar sus caracteristicas.

Y por ultimo procedemos a armarlo colocando cada parte en el lugar correcto, con sus respectivos tornillos.

En la actualidad existes discos duros mas avanzados, como lo son los discos de estado solido.

Una memoria de estado sólido es un dispositivo de almacenamiento secundario hecho con componentes electrónicos de estado sólido para su uso en equipos informáticos en reemplazo de una unidad de disco duro convencional, como memoria auxiliar o para la fabricación de unidades híbridas compuestas por SSD y disco duro.

Consta de una memoria no volátil, en lugar de los platos giratorios y cabezal, que son encontrados en las unidades de disco duro convencionales. Sin partes móviles, una unidad de estado sólido pretende reducir drásticamente el tiempo de búsqueda, latencia y otros, esperando diferenciarse positivamente de sus primos hermanos los discos duros.

Al ser inmune a las vibraciones externas, lo hace especialmente apto para su uso en vehículos, computadoras portátiles, etc.

el disco duro es un dispositivo de almacenamiento de datos masivos permanente o fijo a a la computadora,el cerebro detras de todas las operaciones del computador,entre mas capacidad mayor velocidad.
